SAP EWM MFS-Integration – Direktanbindung von SPS & Fördertechnik"

Was ist MFS und welche Begriffe sind wichtig?

MFS: Material Flow System (Materialflusssystem) – die Komponente in SAP EWM zur direkten Anbindung und Steuerung automatisierter Förder- und Materialflussanlagen.
SPS / PLC: SPS = speicherprogrammierbare Steuerung (engl. PLC – Programmable Logic Controller). Diese Geräte steuern die Fördertechnik und senden/empfangen Telegramme zur/zur von EWM.
HU: Handling Unit (Ladungseinheit) – z. B. ein Behälter, Karton oder eine Palette, die auf Förderelementen transportiert wird.
WCS: Warehouse Control System – separat eingesetzte Zwischensteuerung für Materialfluss, die durch EWM MFS in vielen Fällen ersetzt werden kann.
FTS / AGV: Fahrerlose Transportsysteme (FTS, engl. AGV – Automated Guided Vehicle) – Beispiele für Anlagen, mit denen MFS kommunizieren kann.

Architektur: MFS ist in SAP EWM eingebettet. Die Kommunikation erfolgt über standardisierte Telegramme über TCP/IP.

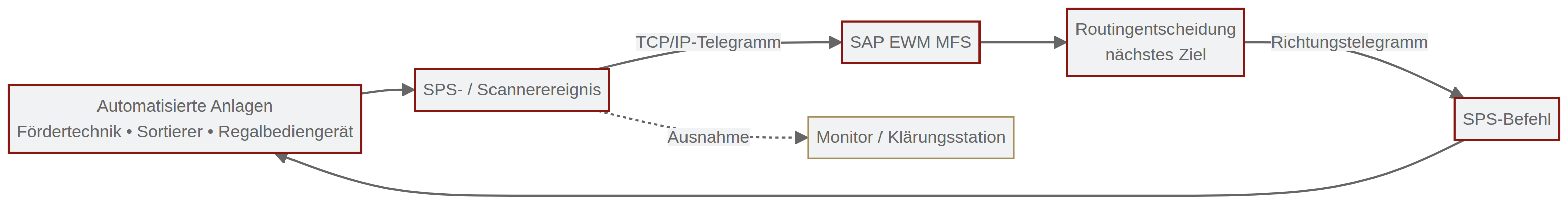

Ablauf (vereinfacht):
- Die SPS sendet ein Telegramm an EWM, z. B. wenn eine HU an einem Scanner vorbeikommt.
- EWM wertet das Telegramm aus, ermittelt über Routingregeln das nächste Ziel und sendet ein entsprechendes Richtungs- oder Steuertelegramm zurück an die SPS.
Zweck: Echtzeit-Steuerung von Förderelementen, Umschaltvorgängen, Übergaben an Kommissionierstationen und Befehlen für Regalbediengeräte.
Testmöglichkeiten: SAP stellt SPS-/PLC-Emulatoren bereit, mit denen Telegrammverkehr und Routinglogik ohne physische Hardware getestet werden können.

Automatische Kleinteilelager (AKL) / Hochregallager: Steuerung von Regalbediengeräten (RBG) zum Ein- und Auslagern von Paletten/Behältern.
Routing auf Förderbändern: Weiterleitung von Behältern an bestimmte Kommissionierstationen basierend auf Auftragsanforderungen.
Automatische Sortierer: Umlenkung von Paketen zu Versandbahnen nach Frachtführer oder Zielpostleitzahl.
Integration unterschiedlicher Anlagen: Fördertechnik, Sorter, RBG, FTS/AGV und Scanner können über standardisierte Telegramme angebunden werden.

Ausnahmemeldungen: Wenn z. B. ein Barcode nicht gelesen wird oder ein Lagerplatz unerwartet voll ist, sendet die SPS ein Ausnahmetelegramm an EWM.
Mögliche Reaktionen von EWM:
- Automatische Umleitung der HU zu einer Fehlerklärungsstation.
- Auslösen einer Warnung im Warehouse Management Monitor zur manuellen Intervention.
Empfehlung: Fehlerbehandlungsszenarien frühzeitig definieren und umfangreich testen, um Materialflussblockaden beim Go-Live zu vermeiden.

Unzureichende Planung von Kommunikationsprotokollen und Telegrammstrukturen erschwert die Integration heterogener SPS-Systeme.
Komplexität der Echtzeitsteuerungslogik wird oft unterschätzt; spezialisiertes SPS-Programmier-Know-how ist erforderlich.
Unvollständige Tests von Ausnahme- und Fehlerfällen führen häufig zu Störungen im Live-Betrieb.
Fehlende Abstimmung zwischen EWM-Routingregeln und SPS-Logik kann zu widersprüchlichen Befehlen und materialflussbedingten Engpässen führen.

Wegfall von Middleware und zusätzlicher Steuerungsebene.
Reduzierte Lizenz- und Wartungskosten durch geringere Systemanzahl.
Einheitliche Sicht auf Bestand und Materialfluss (Single Source of Truth) innerhalb von SAP EWM.

Einsatz von SPS-/PLC-Emulatoren ermöglicht:
- Simulation von Telegrammtraffic.
- Validierung der Routinglogik ohne physische Anlagen.
Empfohlen: Kombination aus Emulationstests und gestuften Integrationsläufen mit realer Hardware.

Frage: Was sind die Vorteile der Verwendung von SAP EWM MFS gegenüber einem separaten WCS?
- Antwort: Es eliminiert Middleware, reduziert Lizenz- und Wartungskosten und bietet eine Single Source of Truth für Bestand und Materialfluss.
Frage: Kann SAP EWM MFS mit verschiedenen Anlagentypen integriert werden?
- Antwort: Ja. Über standardisierte Telegramme lassen sich nahezu alle SPS-gesteuerten Anlagen (z. B. Förderbänder, Fahrerlose Transportsysteme/FTS, Kräne) integrieren.
Frage: Wie testet man MFS-Implementierungen?
- Antwort: SAP stellt SPS-/PLC-Emulatoren bereit, mit denen Telegrammverkehr und Routinglogik ohne physische Hardware getestet werden können. Ergänzend sollten Tests mit echter Hardware und realen Fehlerfällen erfolgen.
